LPC EFH是一款反向复用设备，将以太数据包复用在1路E1中传输，可以非常方便地利用现网中的E1资源快速组建宽带以太数据网。

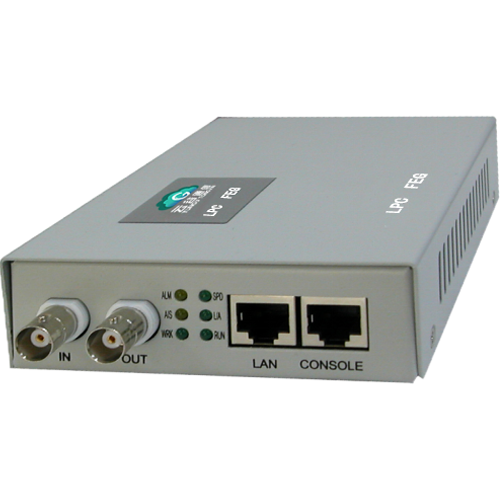

  设备外观如图：


 前面板示意图前后面板示意图

产品描述：

★ 采用大规模集成电路芯片，电路简单，功耗低，可靠性高；

★ 传输侧配置1路E1接口，接口阻抗支持75Ω或120Ω；

★ 业务侧配置1个10/100Base-Tx端口，支持自动协商机制或强制10/100M,全/半双工；

★ 支持基于802.3x的流量控制功能；

★ 支持VLAN以太帧透明传输；

★ 自动探测E1线路环回、告警提示并关闭以太接口，避免影响下游业务；

★ 支持本地CONSOLE管理和远程带内管理；

★ 两种供电方式可选：AC220V或AC220V/DC-48V。

技术参数：

★ E1接口电气特性

接口标准：ITU-T G.703；

标称速率：2048Kbps，容差±50ppm；

接口码型：HDB3；

接口阻抗：非平衡75欧姆或平衡120Ω；

抖动特性：符合ITU—TG.823建议；

电平：非平衡±2.37V±10%或平衡±3.00V±10%；

接口连接器为： BNC同轴（非平衡）或RJ48（平衡）

★ 10/100Base-Tx接口指标

接口为：10/100Base-Tx；

接口规程：符合IEEE-802.3u标准；

接口速率：10/100M自适应；

接口连接器为：RJ-45；支持交叉或直连。

★ 管理接口

接口方式：RS-232；

接口连接器：RJ-45；

波特率：57600bit/s；

★ 供电条件

交流：AC 220V±20%，50HZ；直流：DC -48V ±20%

功耗： <5W。

★ 工作环境

环境温度：0℃~45℃；

相对湿度：≤90%（35℃时）；

大气压力：86~106Kpa。

★ 外形尺寸：138×103×32MM
